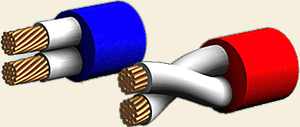

Конструкция кабеля ККВГ
- 1. Токопроводящая жила - медная или алюминиевая, однопроволочная, 1 класса по ГОСТ 22483.
- 2. Изоляция - из поливинилхлоридного пластиката (ПВХ).
- 3. Скрутка - изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.
- 4. Оболочка - из ПВХ пластиката, для кабелей марки КВВГнг и АКВВГнг из ПВХ пластиката пониженной горючести.
Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность.
Кабели марок КВВГнг и АКВВГнг применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.
Кабели всех марок могут быть проложены на открытом воздухе.
Технические характеристики
- Виды климатического исполнения кабелей:
- УХЛ категорий размещения 1 - 5,
- Т (кабели в тропическом исполнении) категорий размещения 2 - 5 по ГОСТ 15150-69
- Рабочая температура окружающей среды: от -50°С до +50°С
- Относительная влажность воздуха при температуре +35°С: 98%
- Номинальная толщина изоляции для жил сечением:
- 0.75 - 2.5 мм2 - 0.6 мм
- 4 - 6 мм2 - 0.7 мм
- 10 мм2 - 0.9 мм
- Электрическое сопротивление изоляции жил при температуре 20°С сечением:
- 0.75 - 1.5 мм2 - не менее 10 МОм*км
- 2.5 - 4.0 мм2 - не менее 9 МОм*км
- 6 мм2 - не менее 6 МОм*км
- Длительно допустимая температура нагрева жил при эксплуатации: +70°С
- Кабели устойчивы к монтажным изгибам.
- Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет:
- для кабелей наружным диаметром до 10 мм включ.: не менее 3-х диаметров кабеля
- для кабелей наружным диаметром 10?25 мм включ.: не менее 4-х диаметров кабеля
- Радиус изгиба небронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С: не менее 6-ти диаметров кабеля
- Строительная длина кабелей: не менее 150 м
- Срок службы:
- при прокладке в земле (траншеях) и на эстакадах, не менее: 15 лет;
- при прокладке в помещениях, каналах, туннелях, не менее: 25 лет
-
Гарантийный срок эксплуатации: 3 года со дня ввода кабелей в эксплуатацию
