Распределительные устройства 6(10) кВ и 0,4 кВ могут иметь по одной или по две секции сборных шин. Распределительное устройство 6(10) кВ комплектуется камерами КСО-366 с выключателями нагрузки и разъединителями или камерами КСО-304 с вакуумными выключателями BB/TEL. Каждый модуль РУ ВН может иметь до 4 камер КСО304 или КСО366.

Распределительное устройство 0,4 кВ комплектуется панелями ЩО70-3 с рубильниками РПС или автоматическими выключателями на отходящих линиях. Однотрансформаторные КТП-Б могут иметь до 32 отходящих линий по стороне низкого напряжения, двухтрансформаторные до 64.

Масса подстанции без трансформаторов - не более 15 000 кг.

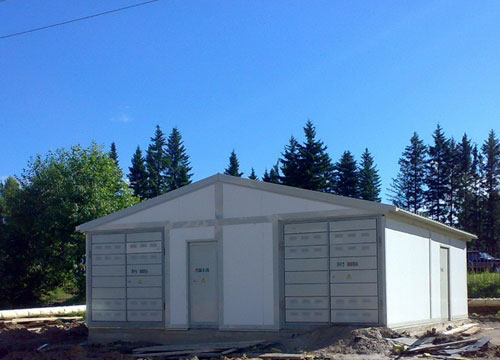

Подстанция представляет собой металлическою конструкцию из трех, шести или восьми блоков соединенных между собой посредством болтового соединения. Блоки в свою очередь представляют собой металлические каркасы из листогнутых и горячекатаных профилей, соединенных между собой посредством сварки. Панели, двери и перекрытия крепятся к каркасам болтами, либо винтами. В утепленном варианте внешние стены и крыша изготовлены из сэндвич панелей. Полом в отсеках распределительных устройств служат рифленые металлические листы. Крыша монтируется после стыковки блоков и крепится к ним посредством болтового соединения. Кровля крыши выполнена из металлочерепицы или сэндвич панелей. Для транспортировки КТП-Б с помощью грузоподъемных средств в углах перекрытий блоков предусмотрены рым-болты. Комплект крыши транспортируется отдельно в разобранном виде. Для вентиляции трансформаторных отсеков предусмотрены жалюзи с регулируемыми шторками. Для сброса давления при КЗ в перекрытиях блоков предусмотрены сбросные клапаны.

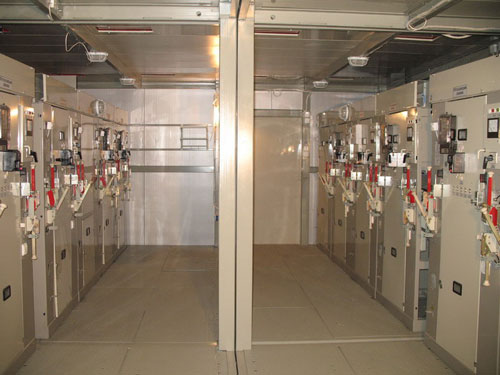

Распределительные устройства имеют коридоры обслуживания. Доступ в отсеки РУ высокого и низкого напряжения осуществляется через двери. Если КТП-Б двухтрансформаторная, то распределительные устройства имеют по две двери.

В блоках трансформаторов располагаются силовые трансформаторы, преобразующие напряжение 6(10) кВ в напряжение 0,4 кВ. Доступ к трансформаторам осуществляется через двери.

Для электроснабжения собственных нужд подстанции (освещение и розеточные сети) в отсеке РУ 0,4 кВ предусмотрен шкаф собственных нужд, который предназначен для распределения электроэнергии собственных нужд. Также в этом шкафу устанавливаются счетчики учета электроэнергии и трансформатор 220/12 В для розеточной сети ~12 В. Питание шкафа может осуществляется, как с I так и со II секции шин РУ 0,4 кВ. Переключение питания осуществляется с помощью рубильника.

Внутри КТП-Б имеется розеточная сеть напряжением ˜220 В и ˜12 В. В каждом блоке имеется по две розетки ˜220 В и ˜12 В.

В подстанции имеется внутреннее и наружное освещение. В каждом блоке установлено по 2 светильника 60 Вт. Для наружного освещения устанавливаются по одному светильнику на фасадах крыши.

Учет электроэнергии может осуществляться как со стороны низкого, так и со стороны напряжения 6(10) кВ. Счетчики учета электроэнергии со стороны 0,4 кВ устанавливаются в шкафу собственных нужд и учета. Счетчики учета электроэнергии со стороны 6(10) кВ устанавливаются в щитке учета, который крепится на панели в РУ 6(10) кВ.

С целью обеспечения безопасных условий для обслуживающего персонала, а также для исключения ошибок при ведении оперативных переключений во время эксплуатации подстанции предусматриваются блокировки, применяемые во встраиваемом оборудовании распределительных устройств.

В КТП-Б могут быть предусмотрены следующие виды защит:

• от коммутационных перенапряжений, ограничителями перенапряжения, установленными в камерах КСО в РУ 6(10) кВ;
• от коротких замыканий, перегрузок и от замыканий на землю на высокой стороне высоковольтными предохранителями ПКТ или релейными защитами;
• от коротких замыканий и перегрузок отходящих линий автоматическими выключателями и предохранителями.

В двухтрансформаторных КТП-Б может быть предусмотрено АВР между секциями сборных шин РУ 6(10) кВ. Срок эксплуатации КТП-Б составляет 20 лет.
