Все что необходимо знать о решетчатых настилах
Строительство различных объектов и обустройство жилых и промышленных территорий — важнейшее направление развития современных населённых пунктов. В настоящий момент, когда потребности жителей городов и загородных посёлков растут с каждым днем, особенно актуально применение новых прочных, долговечных и лёгких в монтаже материалов. Одним из таких материалов стали ячеистые решетки или, как их чаще называют, решетчатые настилы. Изготовленные из низкоуглеродистой стали, они обладают высокой прочностью, износостойкостью и при этом имеют эстетичный внешний вид. Все эти характеристики сделали решетчатый настил удобным и привлекательным материалом для самых различных областей применения. В строительстве, промышленности, архитектуре и благоустройстве территорий найти замену им довольно сложно, да и необходимости в этом нет никакой.
Решетчатые настилы могут быть использованы в качестве несущих конструкций, способных принять на себя довольно высокую нагрузку, или эффективно работать в виде ограждений мостов, строительных и смотровых площадок, эстакад. Не маловажное отличие от других конструкционных материалов, это то, что при высокой прочности они довольно легки, удобны в транспортировке, монтаже и демонтаже, и не нуждаются в дополнительной декоративной отделке.
Уникальные эксплутационные свойства прессованного настила обеспечивают широкое применение и использавание во многих отраслях промышленности в первую очередь в строительной индустрии, сооружение платформ, переходов пешеходных мостов, применяеться на промышленном производстве, является незаменимым оборудованием в службе Водоканала, при строительстве супермаркетов, в энергетике. Легкость монтажа, укладки и прочность конструкции с использованием прессованных настилов, обеспечивают низкий общий вес металлоконструкций, снижает срок строительсва, производства металлоконструкций. Применятся так же для несущих полок в складских стелажах, производства люков водосточной канализации и световых люков. Пешеходные перекрытия на очистных сооружениях, противопожарных резервуарах, дренажные системы на автомойках, на предприятиях пищевой промышленности, химической промышленности производим настилы из нержавеющей стали. Зоны очистки, лестницы, лестничные ступени, лестничные марши.
Ячеистые решетки представляют собой изделия, состоящие из несущих и покровных полос, соединённых между собой с определенным шагом и имеющих Т-образное или U-образное обрамление. Используя несколько решеток, можно создать прочный настил на любой заданной площади. Основная нагрузка приходится на несущие полосы, толщина которых составляет от 2 до 5 мм, а поперечные полосы связывают их друг с другом, образуя решётку.
По способу производства решетчатый настил подразделяется на прессованный и сварной. Технология изготовления прессованных решеток, как и следует из названия, заключается в бессварочном соединении полос — под давлением около 500 тонн. Это гарантирует высокую прочность конструкции, обеспечивая монолитность её стыков. Прессованные настилы активно используются в промышленности и строительстве, где необходимы надёжные и безопасные несущие элементы.

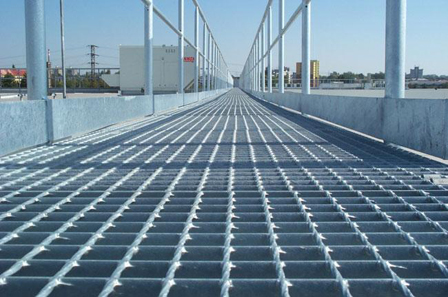

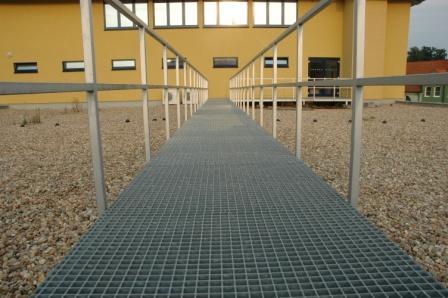

Сварные решетки изготавливаются методом контактной сварки, которая осуществляется под давлением в 1000 kN. Основную нагрузку в таких конструкциях несут металлические полосы, в то время как поперечные крученые прутки выполняют связывающую функцию и обеспечивают высокую прочность на скручивание. Проходные мостики, площадки техобслуживания, пешеходные дорожки, эстакады всё чаще изготавливаются из сварных настилов. Они же используются в качестве покрытия для вытирания ног у входа в общественные здания и задерживают более половины уличной грязи и снега.
Каждый из этих двух типов ячеистых решеток имеет свои разновидности, а особенности изделий и их конструкций позволяют применять их в самых различных условиях. Решетчатый настил является отличным материалом для изготовления стеллажных полок. Его главные достоинства — высокие статические значения прочность конструкций — дополняются ещё одной приятной возможностью: содержимое верхних полок легко просматривается снизу. Решетки для стеллажей имеют специальное обрамление с вырезкой или уголковым бордюром.

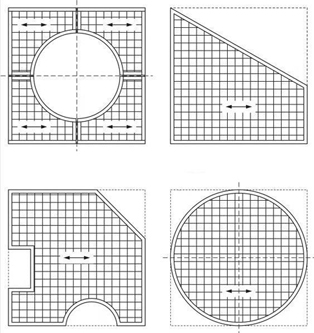

Специальный вариант прессованного настила, служащего для благоустройства улиц, площадей и парковых зон, известен как приствольная решетка или решетка для деревьев. Это несложное изделие выполняет целый ряд важных функций: защиту корневой системы деревьев, увеличение площади пешеходных дорожек в парковых зонах и, наконец, декоративное украшение, способное беспрепятственно пропускать солнечный свет и воду. Приствольные решетки состоят из двух и более секций, благодаря чему их просто устанавливать без специальных приспособлений. Помимо прочности, износостойкости, простоты в уходе, эти изделия демонстрируют ещё одно достоинство — экологичность.
Профилированные решетки производятся пяти типов:
Serrated,
Steg,
Rund,
Offshore,
Geshlossen. Профилированные решетки успешно применяют в качестве безопасных рабочих площадок и ступеней в транспортных средствах, для ступеней и площадок с повышенным риском скольжения. Эти решетки используют для покрытия каналов, ям и котлованов, вентиляционных каналов. Размер профилированных решеток позволяет быстро устанавливать и разбирать покрытия больших размеров.

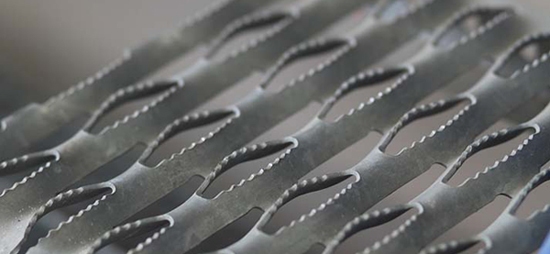

Профилированные решетки типа Serrated, отличаются улучшенной противоскользящей поверхностью и используются в строительстве подъездных линий для инвалидных кресел, также в строительстве маршрутов, проходов и зон движения, подверженных влиянию неблагоприятных условий, таких, как образование льда или утечка жира, нефти, масел. Благодаря прекрасным эстетическим характеристикам, профилированные решетки могут использоваться как противошумовые заграждения в помещениях и на улице.
Решетки типа Steg особенно рекомендуют для покрытия водостока площадей, зданий, гаражей. Решетки типа Rund часто применяются для строительных лесов вместо деревянных досок, что позволяет устранить риск скольжения в неблагоприятных погодных условиях, создают прочную конструкцию.
В поперечном разрезе все профилированные решетки имеют С-профиль. Боковые отверстия дают возможность скрепления соседних решеток между собой. Скрепленные решетки образуют крепкую, устойчивую, стабильную конструкцию. В точках соединения профилированные решетки имеют Т-профиль.
КОНСТРУКЦИИ ИЗ РЕШЕТЧАТОГО НАСТИЛА СООТВЕТСТВУЮТ ГОСТ 23120-78
(Государственный стандарт СССР ГОСТ 23120-78 "Лестницы маршевые, площадки и ограждения стальные. Технические условия" (утв. постановлением Госстроя СССР от 28 апреля 1978 г. N 71)
Настоящий стандарт распространяется на стальные маршевые лестницы, площадки и ограждения к ним, применяемые в производственных зданиях и сооружениях, возводимых и эксплуатируемых в районах с расчетной температурой минус 65°С и выше.
Стандарт устанавливает технические требования на маршевые лестницы с углом наклона 45° и 60°, прямоугольные переходные площадки и ограждения к ним, изготовленные из холодногнутых и горячекатаных профилей и рассчитанные на действие нормативных временных нагрузок 200, 300 и 400 кгс/м2.
Взамен ГОСТ 23118-78 постановлением Госстроя России от 19 октября 1999 г. N 39 с 1 января 2001 г. введен в действие ГОСТ 23118-99
Различная поверхность решетчатых настилов позволяет использовать их в самых различных условиях. Для зон, где существует опасность скольжения, применяются решетки с засечками, напоминающими зубцы. Зубцы могут быть нанесены как на несущие полосы, так и на покровные — для обеспечения большей безопасности.
СТУПЕНИ
На базе сварных и прессованных решеток изготавливаются ступени для металлических лестниц. Они легко пропускают уличную пыль, дождевую воду, снег, препятствуя образованию наледи и не допуская скопления грязи. Для обеспечения повышенной безопасности конструкции на несущие полосы наносятся зубцы противоскольжения.
Всего два вида ступеней — прямые и винтовые — позволяют создать лестницу любой формы, высоты и назначения.

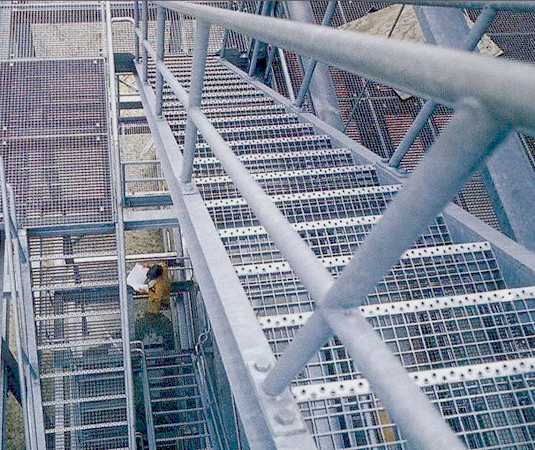

Прямые стальные ступени имеют обрамление с отверстиями для крепления к косоурам и специальную кромку безопасности. Даже если решетки не снабжены зубцами противоскольжения, она способна обеспечить определенный уровень защиты. Прямые стальные ступени применяются как внутри помещений, так и снаружи, обеспечивая подъемы к проходным мостам и переходам.

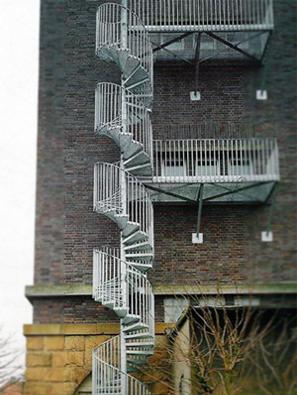

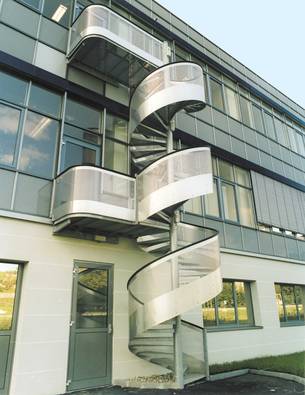

Для удобного доступа к вышкам, резервуарам, цистернам, а также для экономии места в загородных домах или двухярусных квартирах применяются стальные винтовые лестницы. Их ступени имеют форму сектора, узкая сторона которого снабжена осевым креплением. Такие лестницы не только функциональны, но и эстетически привлекательны: они являются особым оригинальным элементом в создании неповторимого интерьера здания.Стальные лестничные ступени, в отличие от деревянных и бетонных аналогов, легко монтируются, имеют высокую прочность и стойкость к коррозии, удобны в эксплуатации и не требуют сложного ухода. К тому же металл сочетается с лбыми строительными и отделочными материалами, будь то камень, декоративная штукатурка, тканевые обои или пластик.
 |  |
Применение решетчатых настилов в строительстве, промышленности, благоустройстве территорий не только просто и удобно, но и экономически выгодно. Конструкции легко монтируются, долго служат, а при необходимости замены отдельных элементов не требуется разбирать весь настил: достаточно демонтировать нужный фрагмент и поставить на его место новый. Возможность оборудования решеток зубьями противоскольжения значительно снижает опасность передвижения в дождь, снег и даже гололёд. Ячеистая структура не позволяет задерживаться грязи, хорошо пропускает воздух и осадочную воду. Решетчатые настилы применяются как внутри помещений, так и снаружи, они способны нести любую необходимую нагрузку и при этом быть эстетически привлекательными элементами в архитектуре и дизайне интерьеров. Стальные ячеистые решетки — это выбор, выгодный во всех отношениях, и именно поэтому новый конструкционный материал пользуется всё большей популярностью.
