Решетчатый настил / Термины и пояснения
Несущие полосы переносят нагрузку, приходящуюся на решетку, и обязательно должны опираться на стабильные конструкции основания на длине, соответствующей высоте полосы не менее 30 мм);
Покровные полосы или крученый пруток соединяют между собой несущие полосы, придают стабильность решетке и переносят распределенную нагрузку.

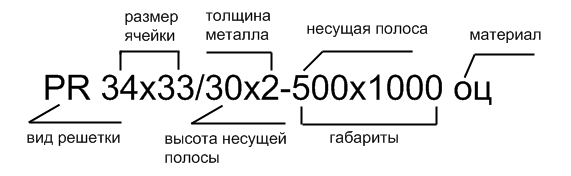

Формат ячейки решетки определяется расстоянием между соседними несущими полосами и соседними покровными полосами или прутком. Различают формат ячейки по осевым и формат ячейки в просвете.
Данные, необходимые для составления заявки:
материал (сталь оц., н/ж)
габарит детали, мм. (длина, ширина)
количество решеток или ступеней, шт
высота несущей полосы (если определена)
формат ячеек область применения (коротко)
вероятная нагрузка: распределенная равномерно и точечная (единичный груз, действующий на площадь 200x200 мм), кг
эскиз (желательно)
координаты обратной связи
Крепёж
Стандартный зажим — соединительный элемент настилочных решеток.
Используется с прижимной шайбой или скобой.
Используется с прижимной шайбой или скобой.
