Решетчатый настил / Прессованный решетчатый настил

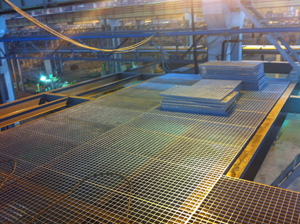

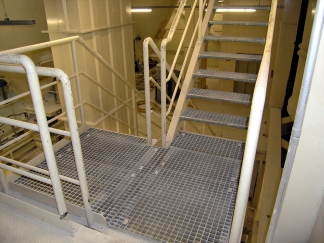

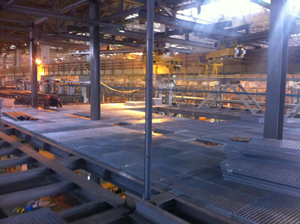

Область применения прессованного решетчатого настила:
напольные покрытиявсех типов производств
напольные покрытиявсех типов производств
складских помещений
рабочих площадок эстакад,
автомоек
подвесные элементы крыш
ограждения
ступени
стеллажные полки
Складская программа:
Размеры ячеек: 34х33 мм, 44х11 мм;
Типы несущих полос - 25х2, 30х2, 30х3 мм;
Габариты — 300х1000; 500x1000; 600x1000; 800x1000; 1000x1000 мм.
Максимальные размеры прессованных настилов — 2000х2000 мм
Принцип конструкции:
«Холодная сварка» или холодная "запрессовка"
«Холодная сварка» или холодная "запрессовка"
Благодаря жесткому соединению полос, возникает прессованный каркас, который и называется решетчатый настил. Он отличается двумя значительными преимуществами:
Возможностью индивидуальной последующей доработки, например обрезки;
Длительным исключением неприятного эффекта дребезжания отдельных стержней.
Основной элемент, из которого состоит прессованный решетчатый настил — несущая полоса, которая определяет длину решётки. От размеров несущей полосы зависит величина нагрузки, выдерживаемой решёткой.
Связующая полоса только фиксирует положение несущей и нагрузки не несет.
Важно! Несущей полосой решётка должна лежать на опорах.
Таблица нагрузок для прессованного настила РR
Материал: St 37.2 (аналог Ст 3 ДСТУ 2651:2005/ГОСТ 380-2005). Нагрузки даны для типов PR: 34x11; 34x22; 34x33; для настилов: PR 34x44; 34x55; 34x66; 34x99; значение на 5% ниже приведённых в таблице.
Fv — распределенная нагрузка на 1 м2, daN/m2
Fp — точечная нагрузка на участок 200х200 мм, daN
fv, fp — прогибы при этом в см * — изготовление по согласованию с производством
Fp — точечная нагрузка на участок 200х200 мм, daN
fv, fp — прогибы при этом в см * — изготовление по согласованию с производством
-поле данного цвета гарантированно подходит для пешеходов |
В условиях повышенной опасности скольжения (наличие снега, льда, масел, жира) рекомендуются прессованные решетчатые настилы с зубьями противоскольжения (по несущей и (или) связующей полосе).
Виды решеток с зубьями противоскольжения:
Тип PR/S1 - зубчики по несущей полосе
Тип PR/S2 - зубчики по несущей и вставной полосе
Тип PR/S3 - зубчики по вставной (поперечной) полосе
При использовании решеток Типа S3 несущая способность решетки остается неизменной (см. таблицу предельных нагрузок).
Тип PR/S1 - зубчики по несущей полосе
Тип PR/S2 - зубчики по несущей и вставной полосе
Тип PR/S3 - зубчики по вставной (поперечной) полосе
При использовании решеток Типа S3 несущая способность решетки остается неизменной (см. таблицу предельных нагрузок).

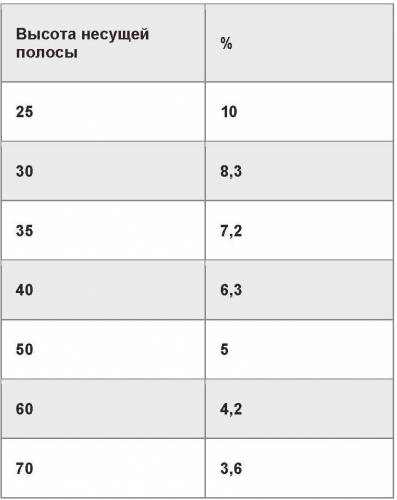

Таблица уменьшения нагрузки в % для настилов с зубьями противоскольжения для типов решеток S1 и S2
Глубина зубчика = 2,5 мм
Таблица веса 1 кв. м. решетчатого прессованного настила
Допустимые отклонения по длине и ширине +0/-4 мм.
